29. Water

이번 튜토리얼에서는 HLSL 및 C++를 사용해 DirectX 11에서 물을 구현하는 방법을 다룬다.



물 구현은 다양한 방법이 있으며 각각에는 장단점이 있다. 이 튜토리얼에서 다룰 방법은 반사적이고 굴절하는 물이다(reflective and refractive water). 가장 보기 좋은 기술 중 하나이지만 파도의 높이가 너무 크면 물의 가장자리에서 약간의 문제가 있다. 따라서 반사하고 굴절하는 물은 강, 연못 및 수영장과 같이 파도 높이가 작은 수역에 적합하다. 호수와 바다가 반고체 상태인 경우 이 기술을 확장시켜 사용할 수 있을 것이다.

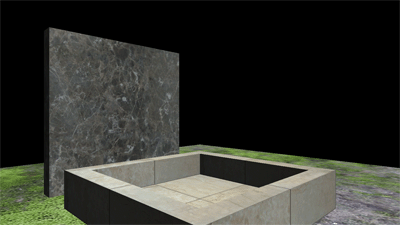

먼저 반사하고 굴절하는 물 기술 적용을 용이하게 하는 간단한 씬을 만들 것이다. 씬에는 평평한 바닥과 물을 담을 수 있는 대리석 수조가 있다. 또한 돌기둥도 배치하여 물이 반사하는 물체가 있도록 한다. 기본 씬은 다음과 같다.

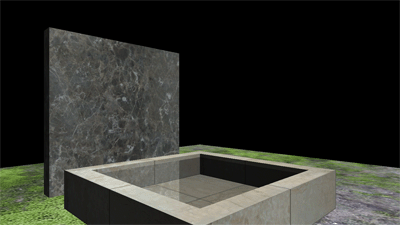

그런 다음 두 개의 삼각형으로 평평한 물 쿼드(평면)를 만들고 이를 변환하여 수조 내부에 배치한다. 물 오브젝트에 텍스처를 주지 않고 대신 씬의 반사상을 물 텍스처로 사용한다. 카메라 위치/각도를 기준으로 물의 높이에서 씬의 반사상을 렌더링하고 그 반사상을 가지는 물을 생성한다.

이제 반사하는 물이 있으므로 굴절하는 효과를 추가한다. 굴절은 기본적으로 반사의 역이다. 반사에서 수면 높이 위에 있는 것을 렌더링하지만 굴절에서는 수면 아래에 있는 것을 렌더링 한다. 이 기술은 반사 효과를 약간 수정할뿐이므로 렌더 투 텍스처(반사상을 가지는 텍스처)로 굴절상 텍스처를 생성하여 수면에 매핑한다. 또한 물 아래에서 볼 수 있는 것은수조의 바닥뿐이다. 따라서 굴절상을 만들 때는 땅과 기둥을 렌더링 해서는 안된다. 다음은 노란색으로 강조한 굴절 텍스처이다. 이 이미지에서는 굴절의 효과를 명확히 보이기 위해 일부러 욕조를 렌더링 하지 않았다.

이제 반사 텍스처와 워터 쿼드에 매핑 된 굴절 텍스처를 만들었다. 이 두 텍스처를 선형 보간을 사용하여 결합한다. 다음 이미지는 두 텍스처를 결합한 결과를 렌더링 한 것이다.

반사하고 굴절하는 물 효과를 향상시키기 위해 물의 잔물결을 시뮬레이션 하는 노멀 맵을 추가한다. Bump Mapping 튜토리얼에서 노멀 맵을 사용하여 범프를 만드는 방법을 이미 설명했으며 이 튜토리얼에서는 비슷한 방식으로 잔물결을 생성한다. 범프 매핑에서 픽셀 당 조명을 결정하기 위해 범프 노멀과 함께 조명 방향을 사용했었다. 그러나 물을 사용할때는 파도가 물 아래에 있는 물체를 왜곡하는 것과 같은 방식으로 텍스처 샘플링 위치를 왜곡하기 위해 노멀을 사용한다. 또한 이 튜토리얼에서 Y축을 따라 노멀 맵을 변환하여 잔물결을 이동하고 움직이는 물을 시뮬레이션한다. 다음은 적용할 노멀 맵이다.

마지막으로 주목해야할 점이 있다. 일부 그래픽 엔진은 속도를 높이기 위해 매 프레임마다 값 비싼 텍스처 렌더링을 제거하여 15-30 프레임마다 한 번 씩만 반사 및 굴절 텍스처를 업데이트 한다는 것이다.

---

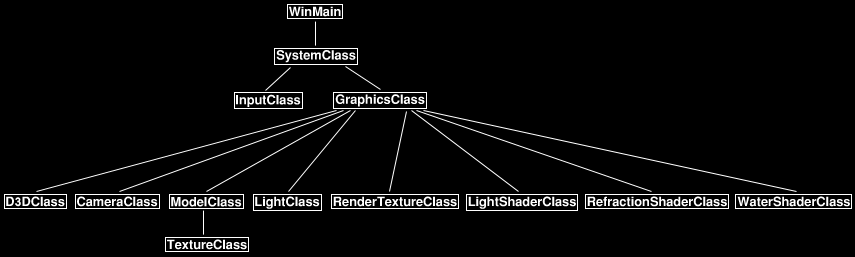

Framework

RefractionShaderClass 및 WaterShaderClass가 추가되었다.

---

Water.vs

Reflection 튜토리얼과 마찬가지로 반사 행렬이 필요하다.

PixelnputType에는 반사 텍스처 좌표와 굴절 텍스처 좌표 변수가 추가되었다.

WaterVertexShader()에서는 Reflection 튜토리얼처럼 반사 프로젝션 월드 행렬을 만들고 이것으로부터 반사 좌표를 계산한다.

굴절 좌표는 뷰 프로젝션 월드 행렬을 사용한다는 점을 제외하면 반사 좌표와 동일한 방식으로 계산된다.



Water.ps

물 셰이더에는 세 개의 텍스처가 필요하다. 씬 반사를 위한 반사 텍스처, 굴절을 위한 굴절 텍스처, 마지막으로 잔물결을 시뮬레이션 할 노멀 맵 텍스처이다.

상수 버퍼인 WaterBuffer는 각 프레임의 텍스처 샘플링 좌표를 변환하여 물 움직임을 시뮬레이션 하는데 사용된다. reflectRefractScale 변수는 노멀 맵과 관련해 잔물결의 크기를 제어하는데 사용한다. 일부 노멀 맵은 노멀의 급격한 상승과 하강이 약간 다를것이다. 이것을 제어하는 변수가 있다면 매우 유용하다.

WaterPixelShader()에서 처음에는 각 프레임에 업데이트된 이동 변수를 사용해 Y축을 따라 물 노멀 맵 텍스처를 이동하여 모션을 시뮬레이션 한다. 그다음 반사 및 굴절 좌표를 모두 -1~+1 범위의 텍스처 좌표로 변환한다. 노멀 맵에서 입력 픽셀의 노멀을 샘플링하고 범위는 -1에서 +1 범위로 확장한다. 이제 노멀 맵 값으로 반사 및 굴절 좌표를 왜곡한다. 이것은 물결이 빛을 왜곡하는 것처럼 우리의 시야를 왜곡하기 위해 -1~+1로 전환해 잔물결 효과를 만든다. 노멀 맵 값에 reflectRefractScale을 곱해 잔물결이 자연스럽게 보이도록 한다.

다음으로 업데이트 된 텍스처 샘플링 좌표를 기반으로 반사 및 굴절 픽셀을 샘플링한다.

마지막으로 선형 보간을 사용하여 반사 및 굴절 픽셀을 결합한다.

---

WaterShaderClass.h
